CIMON HMI PLC

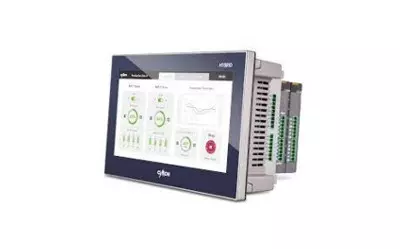

A CIMON HMI PLC egy 7” érintőképernyős terminál, amelybe egy CM3-S Programozható Logikai Vezérlőt illesztettek.

Egyetlen eszközzel valósíthatók meg a vezérélések, a szabályozások, valamint technológiai folyamatok jeleníthetők meg. Az applikáció gyorsan, könnyen telepíthető. A kijelzőt és a vezérlő egységet belül RS232 porton kötötték össze. Mindkét eszköz rendelkezik egy-egy saját Ethernet és soros porttal.
A termék csuklós karokhoz csatlakoztatható a VESA Mount beépítőkészlet segítségével.
A készüléket 8 be és 8 digitális kimenettel szállítják. Az I/O szám bővítése több módon lehetséges: további egy Hybrid bővítő kártya beépítésével (digitális vagy analóg I/O), illetve két CM3 modul hozzáillesztésével (digitális, analóg, hőmérsékletmérő, kommunikációs modulok).
Programozása a közösen használt USB mini-B vagy önállóan kezelt Ethernet portokon lehetséges.

Kínálatunk

Xpanel HYbrid

CIMON Xpanel HYbrid HMI PLC
  • Képernyő méret: 7” TFT LCD (WVGA 800x480)
  • Érintőképernyő: resistive
  • Memória: 128MB DDR2
  • Tárolóhely: 128MB SLC NAND Flash
  • Memória kártya: SD
  • Soros portok
    - Terminál: 1xRS232C/485/422 +1xRS232 (belső)
    - CM3-S: 1xRS485/422 +1xRS232 (belső)
  • Ethernet portok
    - Terminál: 1x10/100 Base-T
    - CM3-S: 1x10/100 Base-T 1
  • USB:
    - 1xHost
    - 1xTool (1USB mini-B) programozáshoz
  • Operációs rendszer: Windows® CE 6.0
  • Típusok:
    - HP07CD-DR - 8 bemenet 8 relés kimenet
    - HP07CD-DT - 8 bemenet 8 NPN kimenet
    - HP07CD-DC - 8 bemenet 8 PNP kimenet
  • Opciók:
    - CM-HP-EDR - 8 be 6 relés kimeneti kártya
    - CM-HP-EAA – 2 analóg be/2 analóg kimeneti kártya
    - CM-HP-DM – bővítő kártya csatlakozó modul, 2 db CM3-S kártya részére
  • Beépített CM3-S műszaki paraméterei:
    - Programnyelv: LD (Ladder Diagram), IL (Instruction List), SFC (Sequential Function Chart), FBD (Function Block Diagram)
    - Adatfeldolgozás: 32bit
    - Utasítások: 55 szekvencia, 389 utasítás
    - Sebesség: 200ns/lépés (alaputasítások esetén)
    - Programmemória: 10k lépés
    - Ki/bemeneti szám: 384
    - Működési módok: RUN, STOP, Remote Run, Remote Stop
    - Programblokkok száma: 128 (pl. PID, gyorsszámláló, pozícionáló, bemeneti szűrés, megszakításkezelés, szubrutin, kommunikációs program, stb.)
    - Gyorsszámláló
    - Memória: bemenet (1024), kimenet (1024), időrelé (512), számláló (512), adat memória (10.000 szó), marker (8192 pont), link relé (4096 pont), stb.
  • Programozás:
    - Terminál: Xpanel Designer
    - CM3-S: CICON
