Jelátalakító

Jelátalakító termékeink széleskörűen alkalmazhatóak ipari feladatokra, melyeket a gyártó (Pixsys) a szokásos megoldásokon kívül adatgyűjtési, kommunikációs funkcióval látott el.

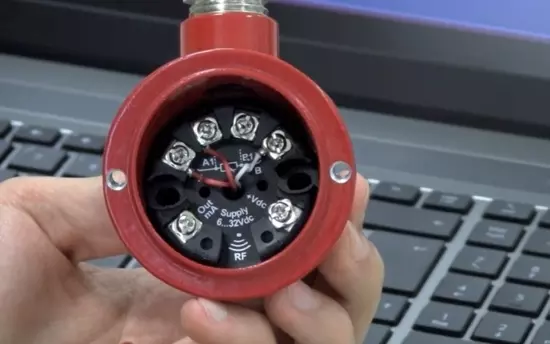

A szabványos DIN/B fejbe építhető hőfok-átalakító különlegessége a beépített adatgyűjtési képesség, programozható mintavételi idővel. Meglévő hőfok szenzorokhoz pótlólagos automatizálásra, vagy új telepítés esetén a hőelemmel együtt rendelhető. A DIN sínre pattintható, csupán 18 mm széles változatok, skálázhatók, és ugyancsak adatgyűjtési képességgel rendelkeznek.
A fenti termékeket vagy egy rendelhető hardver, vagy egy ingyenesen letölthető telefonos Android (NFC/RFID) app segítségével tudjuk programozni. A gyűjtött adatok kiolvashatók a szoftverrel.
Az áramváltóba épített jelátalakítók egyen- és váltakozó áramú transzformátort tartalmaznak, amelyek galvanikusan le vannak választva a mérőkörről. Az eszközök funkcionálisan és kinézetre is hasonlítanak egy szokásos aktív TA-hoz, de képesek mérni a TRMS közvetlen és váltakozó komponensét. A transzformátor hurokban van ellátva a 4-20mA kimenettel, ezért nem igényel közvetlen tápfeszültséget. Ez az első Hall hurok-meghajtású transzformátor a piacon, amely 0,5%-os pontossággal bír.
Az eszközt - akárcsak a teljesítmény/energiamérőt - beépített RS485 porton keresztül, ingyenesen letölthető program segítségével paraméterezhetjük, amennyiben el akarunk térni a gyári beállításoktól. Ebben az esetben hasznos lehet a gyártó soros/USB adaptere.

Típusai

Teljesítménymérő - 1 és 3 fázisú ipari fogyasztásmérő

Pixsys teljesítménymérő
  • Az egyfázisú kivitelt egybeépítették az áramváltóval (I névleges: max. 50A AC/DC )
  • A háromfázisú változat 1A, 5A áramváltó illetve Ragowski tekercs fogadására alkalmas
  • A mért értékeket RS485 modbus RTU kommunikáción keresztül továbbítja
  • A bemenet szigetelése: 4kV
  • Tápellátás: 9..30VDC
  • DIN sínre rakható
  • U névleges: max. 800VAC vagy 1000VDC
  • Mért értékek: U, I, Irms, Vrms, hatásos (Watt) és meddő (Var), aktív-, reaktív-, látszólagos teljesítmény, Va, Vpk, Ipk, frekvencia, Cosφ, Energia (kWh), kétirányú energia, THD pontosság

Feszültség / áram átalakító, leválasztó erősítő

Pixsys feszültség / áram átalakító, leválasztó erősítő
  • Rendelhető kivitelek:
    - RTD (PT100/NI100) + TC (K-S-R-J-T-N-B-E) bemenet, 4..20mA kimenet
    - 0/4..20mA, 0..10V, 0..4000Ω bemenet, 4..20mA kimenet
  • 18 mm széles, DIN sínre rakható
  • Üzemelés közbeni hőmérséklettartomány: -40..+85°C
  • Páratartalom: 10..90 RH%
  • Felbontás és pontosság: 16 Bit, 0,5% teljes skálára vetítve
  • Galvanikusan leválasztott be és kimenet
  • Kábel nélküli programozás
  • Mérésadatgyűjtési képességekkel felruházva:
    - 2624 szó adattárolása (Non-volatile memory)
    - Állítható mintavételi idő
    - Az utolsó 2624 adatot tárolja
  • Szoftver segítségével RFID-n keresztül:
    - Kiválasztható a bemenet (pl. Pt100)
    - Skálázható a kimenet (pl. 0..100°C bementnél 4..20mA kimenet)
    - Kiolvashatók a tárolt adatok
    - Megjeleníthető/nyomtatható hőfok trendgörbe
  • Kívánságra előre konfigurálva szállítjuk

Hőmérséklet jelkonverter

Pixsys hőmérséklet jelkonverter
  • Rendelhető változatok:
    - RTD (PT100/NI100/PT1000) bemenet, 4..20mA kimenet
    - RTD (PT100/NI100) + TC (K-S-R-J-T-N-B-E) bemenet, 4..20mA galvanikusan leválasztott kimenet
    - ATEX kivitel - RTD (PT100/NI100/PT1000) bemneet, 4..20mA kimenet
    - ATEX kivitel - RTD (PT100/NI100) + TC (K-S-R-J-T-N-B-E) bemenet, 4..20mA galvanikusan leválasztott kimenet
  • Méretek: 18 mm vastag, 48 mm átmérőjű
  • Szabványos DIN/B fejbe építhető
  • Üzemelés közbeni hőmérséklettartomány: -40..+85°C
  • Páratartalom: 10..90 RH%
  • Felbontás és pontosság: 16 Bit, 0,5% teljes skálára vetítve
  • Kábel nélküli programozás
  • Mérésadatgyűjtési képességekkel felruházva:
    - 2624 szó adattárolása (Non-volatile memory)
    - Állítható mintavételi idő
    - Az utolsó 2624 adatot tárolja
  • Szoftver segítségével RFID-n keresztül:
    - Kiválasztható a bemenet (pl. PT100)
    - Skálázható a kimenet (pl. 0..100°C bementnél 4..20mA kimenet)
    - Kiolvashatók a tárolt adatok
    - Megjeleníthető/nyomtatható hőfok trendgörbe
  • Kívánságra előre konfigurálva szállítjuk
  • ATEX kivitelek a következő szabványoknak felelnek meg: II 1 G Ex ia IIC T3 ... T6 Ga II 1 D Ex ia IIIC T86 ... 200°C Da I M1 Ex ia I T150°C Ma

Áram jelkonverter

Pixsys áram jel konverter
  • Rendelhető kivitelek:
    - Áramváltó bemenet, 4..20mA kimenet (nem igényel közvetlen tápellátást)
    - Áramváltó bemenet, 0..10V kimenet + RS485 Modbus /slave kommunikáció
  • Méretek: 46,1x63x26,4 mm (sorkapocs nélkül)
  • Üzemelés közbeni hőmérséklettartomány: -40..+85°C
  • Páratartalom: 10..90 RH% (nem lecsapódó)
  • A mérés típusa: TRMS
  • Felbontás és pontosság: 12 Bit - 0,5% teljes skála
  • Bipoláris (+/-50ADC vagy +/-25ADC)
  • 2 féle mérési tartomány: 25A vagy 50A (DIP kapcsolóval átkacsolható)
  • Pontosság: 0,5%
