Időrelé

Az időrelé univerzális működési feszültséggel és több féle üzemmóddal készül. A Pixsys terméke adatgyűjtő/vezérlő rendszerekhez való csatlakoztatásához Modbus RTU kommunikációs interfésszel is rendelhető.

A multifunkciós időkapcsoló relék öt féle funkcióval rendelkeznek: meghúzás késleltetés, elengedés késleltetés, aszimmetrikus ütemadó, ütemadó, késleltetve induló.
A programozható digitális időzítő relé kezelőfelülete biztosítja, hogy a termék könnyen használható legyen, és hogy a felhasználót olyan segédeszközök is támogassák, mint a memória kártya vagy a LABSOFTVIEW szoftver. Ez a program lehetővé teszi a paraméterek és az alapértékek beállítását és a működés felügyeletét az ATR/ DRR/TCT/STR készülékeken. Különösen hasznos a beállítási és tesztelési szakaszokban, lehetővé téve a folyamat és az alapjel trendek grafikus megjelenítését a vezérlő algoritmus kalibrálásának egyszerűsítése érdekében. USB-csatlakozással ellátott dedikált memóriakártya áll rendelkezésre, vagy lehetőség van RS485-en keresztüli kommunikációra is a szoftverrel.
Az időrelék egyéb kiegészítői: konzol a C-sínre szereléshez, szilikon védő gumi védettség növelése érdekében.

Típusai

TCT101-1ABC

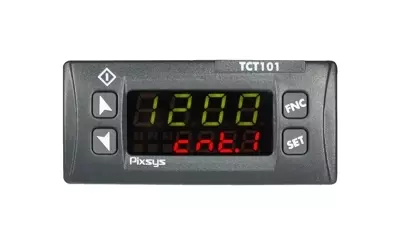

Pixsys TCT101-1ABC digitális multifunkciós időrelé
  • Beépítési méret: 37x77x53 mm
  • Működtető feszültség: 24..230Vac/Vdc ±15% 50/60 Hz
  • Kijelző 4+4 digit, 3 bemenet (NPN/PNP)
  • 2 kontaktus kimenet megjelenítése LED segítségével
  • Üzemmódok: meghúzás késleltetésű, késleltetve elengedő, aszimmetrikus ütemadó, ütemadó, késleltetve induló
  • A rögzítő keret gyári tartozék
  • Potenciométer bemenet
  • Feszültségkiesés esetén eltárolhatja az eltelt időt
  • Konfigurálható be- és kimenet, nyomógomb
  • Alsó, felső beállítható határérték
  • 0.01 másodperctől 9999 óráig állítható időzítések
  • Késleltetve induló meghúzás késleltetésnél, ill. aszimmetrikus ütemadó esetén két beállítható idő áll rendelkezésre
  • Eltelt vagy hátralévő idő kijelzése

TCT201-1ABC

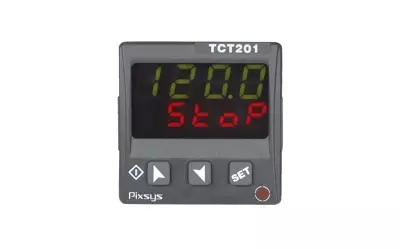

Pixsys TCT201-1ABC digitális multifunkciós időkapcsoló relé
  • Beépítési méret: 48x48x108 mm
  • Működtető feszültség: 24..230Vac/Vdc ±15% 50/60 Hz
  • A beállított és a mért érték kijelzése
  • Bemenetek: 3 NPN/PNP, 1 potenciométer
  • Kimenetek: 2 kontaktus
  • Meghúzás, elengedés késleltetésű, aszimmetrikus/szimmetrikus ütemadó, késleltetve induló üzemmódok közül lehet választani
  • Gyári tartozék: rögzítő keret
  • Feszültségkieséskor az eltelt idő tárolható
  • A be- és kimenetek, valamint a nyomógomb funkciója paraméterezhető
  • Az alsó és felső határérték állítható
  • Időzítések: 0.01 másodperc és 9999 óra között változtatható
  • Egyes funkcióknál két beállítható idő
  • Megjeleníthető az eltelt, valamint a hátralévő idő

TCT101-4ABC - Modbus kommunikációval

Pixsys TCT101-4ABC univerzális programozható digitális időrelé
  • Univerzális, számlálóként és digitális fordulatszámmérőként is használható
  • Az összes üzemmódot ismeri
  • Beépítési méret: 37x77x53 mm
  • Működtető feszültség: 24..230Vac/Vdc ±15% 50/60 Hz
  • 4+4 helyértékű kijelzés
  • 1 kontaktus kimenet, 3 bemenet (NPN/PNP)
  • Modbus RTU kommunikáció
    - RS485 port
    - Slave
    - Egyszerűen állítható kommunikációs jellemzők
    - Max. 57,6 kBaud
    - Olvasható paraméterek (kimenet, bemenetek, nyomógombok állapota, beállítások, aktuális érték (pl. eltelt idő, mért frekvencia, számláló aktuális értéke))
    - Írható és olvasható paraméterek (beállított értékek, működési beállítások)
