Az impulzus számláló egyszeres vagy dupla üzemmódban használható, amely kétféle beépítési mérettel rendelhető Pixsys gyártmány. Amennyiben Modbus RTU kommunikációra van szükség, az univerzális típus áll rendelkezésre.
A programozható digitális számlálók elfordulás jeladó használatát is lehetővé teszik, így pozíciók pontos kijelzésére is alkalmasak. Amennyiben darabszámláló módban használják, növekvő, vagy csökkenő számok kijelzése állítható be. LOCK / HOLD bemenetek az aktuális érték zárolásához illetve a megjelenítés megtartásához használhatók.Előlapról és LABSOFTVIEW programozó szoftver segítségével is paraméterezhető, lehetővé téve az alapértékek beállítását valamint a termék működés közbeni ellenőrzését. A szoftverrel való kommunikáció USB-csatlakozóval rendelkező memóriakártyával, vagy RS485-en keresztül történhet. Programtároláshoz rendelhető háttér memória kártya, amelyről a program visszatölthető a termékbe.
Számos hasznos kiegészítő áll rendelkezésre: pl. konzol a C-sínre szereléshez, szilikon védő gumi a védettség növelése érdekében.
Típusai

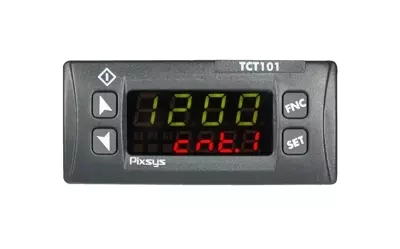

TCT101-2ABC
- Egyszeres vagy dupla üzemmód, beállítás szerint
- Beépítési méret: 37x77x53 mm
- Működtető feszültség: 24..230Vac/Vdc ±15% 50/60 Hz
- 4+4 digites kijelző
- 3 bemenet (NPN/PNP/TTL), elfordulás jeladó
- 2 relé kimenet, megjelenítése LED segítségével az előlapon
- Üzemmódok: előre, hátra, előre/hátra számolás, elfordulás jeladó bemenetek számlálása
- A rögzítő kerettel szállítják
- Az alapjel beállításához potenciométer is használható
- Feszültségkiesés esetén eltárolhatja az aktuális számlált értéket
- Beállítható be/kimenet, nyomógomb
- Eltelt vagy hátralévő számlálási érték kijelzése

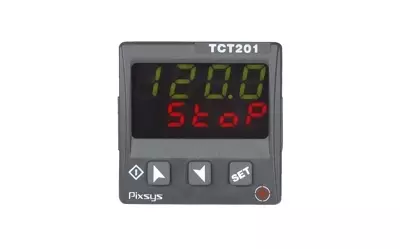

TCT201-2ABC
- Működés egyszeres vagy dupla üzemmódban
- Beépítési méret: 48x48x108 mm
- Működtető feszültség: 24..230Vac/Vdc ±15% 50/60 Hz
- A beállított és a mért érték kijelzése
- 3 NPN/PNP + 1 potenciométer bemenet
- Kimenetek: 2 relé
- Előre, hátra, előre/hátra számoló, elfordulás jeladó bemenetek számlálása üzemmódok közül lehet választani
- Rögzítő keret
- Feszültségkieséskor az aktuális érték tárolható
- A nyomógomb, és a be/kimenetek funkciói állíthatók
- Korlátozható alsó/felső határérték
- Pillanatnyi vagy hátralévő számlálási érték megjelenítése
TCT101-4ABC - Modbus kommunikációval
- Az eszköz univerzális, időreléként és tachométerként is be lehet állítani
- Az összes üzemmódot ismeri
- Beépítési méret: 37x77x53 mm
- Működtető feszültség: 24..230Vac/Vdc ±15% 50/60 Hz
- 4+4 helyértékű kijelzés
- 1 relé kimenet, 3 bemenet (NPN/PNP)
- Modbus RTU kommunikáció
- RS485 porttal rendelkezik
- Slave-ként működik
- Könnyen paraméterezhető
- Maximális kommunikációs sebesség: 57,6 kBaud
- Olvasható beállítások: kimenet, bemenetek, nyomógombok státusza, pillanatnyi érték
- Írható/olvasható beállítások (kapcsolási pontok, működési jellemzők)
