A di-soric megvilágítás kamerás képfeldolgozáshoz ipari munkahelyekre telepíthető nagy megbízhatóságú termékek körét foglalja magába.
A változatos kialakítás és a sokféle színű lámpák nagyban segítik a kamerás rendszerek és a vision szenzorok üzembiztos működését. Használatukkal a környezeti fények változásából adódódó mérési problémák kiküszöbölhetők (napfény, üzemi világítás).Az állandó fényű típusok igen kedvező árukkal tűnnek ki.
Az elektronikával szerelt változatok egyszerűen kezelhetők, a beépített trigger (engedélyező jel) vezérli az eszközt. Beszerelt potenciométer segítségével állítható a fényerősség.
A villanó fényű kivitelek külső programozható teljesítményvezérlővel (Flash Controller) használhatók. Segítségével extrém fényerő érhető el, valamint a teljesítmény, a fényerő a felvillanás ideje is programozható.
A termékek rozsdamentes kivitelben is készülnek, élelmiszeripari vagy vegyi üzemi alkalmazásra.
Típusai és tartozékai

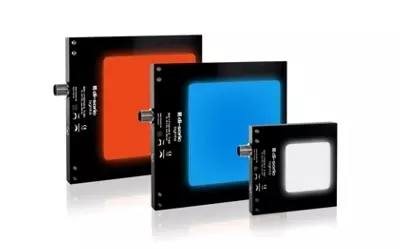

Terület
Ezeket a termékeket (részben) átlátszó tárgyak háttérvilágítására és tárgyak körvonalának, alakjának vizsgálatakor használják (kontúr ellenőrzés).
- Homogén fény állandó fényerősséggel a teljes feszültségtartományban
- Folyamatos fényű, beépített elektronikával rendelkező, vagy villanó - igen erős - fényű típus, külső trigger bemenettel
- 24 VDC működtető feszültség
- Ipari fém ház, IP67 védettség
- Elérhető színek:
- Állandó fényű: infravörös - piros - fehér
- Beépített elektronikával: infravörös - piros -zöld - kék - fehér
- Villanó fényű: infravörös - piros - fehér - Nagyon széles mérettartomány:
- Standard: 30x30 mm-től 200x200 mm-ig
- Normál: 250x250 mm-től 400x400 mm-ig
- Egyedi:150x150 mm-től 1250x1250 mm-ig, 50 mm-es lépcsőben rendelhetők, méretenként minimum 10 db rendelési mennyiségtől kezdve
- Moduláris felépítésű típusok - akár egyedileg legyártott méretekben is kaphatók - Opció Ø 50 mm-es kamerakivágás a közepén

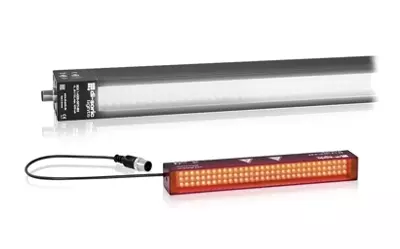

Vonal
Képfeldolgozó rendszerekhez, valamint számos ellenőrzési feladathoz használják.
- Rendkívül erős, homogén fénymező a legmodernebb nagy teljesítményű LED-eknek köszönhetően
- Változatai:
- Folyamatos fényű
- Beépített elektronikával
- Villanó fényű, külső trigger bemenettel - Működtető feszültség: 24 VDC
- IP67 védettségű ipari fém ház
- Elérhető színek:
- Állandó fényű: infravörös - piros - zöld - kék - fehér
- Beépített elektronikával: infravörös - piros - zöld - kék - fehér - UV (ultraibolya)
- Villanó fényű: infravörös - piros - fehér - A hosszméretek 30 mm és 496 mm között változhatnak
- Igény esetén egyedi hosszúság áll rendelkezésre
- Nagyon kompakt kivitel
- Univerzális felszerelési lehetőségek
- Magas hatásfok
- Intelligens hőmérséklet-szabályozás automatikus kikapcsolással

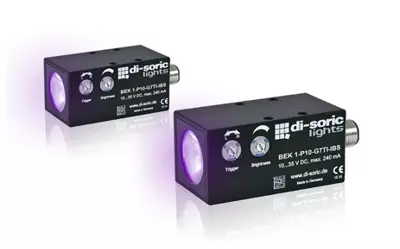

Spot
A spotlámpákat kúpos fénysugár jellemzi, kamerarendszerekhez és számos egyéb alkalmazáshoz használják.
- Folyamatos fénnyel vagy beépített elektronikával rendelkezik
- 24 VDC működtető feszültség
- Védettség: IP67
- Robosztus fém ház
- Elérhető színek:
- Állandó fényű: infravörös - piros - zöld - kék - fehér
- Beépített elektronikával: infravörös - piros - zöld - kék - fehér - UV (ultraibolya) - Bekötés M12 csatlakozóval
- Méretek:
- Folyamatos fényű: M12 hengeres
- Beépített elektronikával rendelkező: 30x32x60 mm hasáb alakú

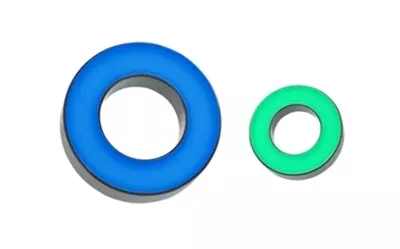

Gyűrűs
A megfigyelendő tárgyak árnyék nélküli megvilágítására szolgálnak. A gyűrűelemeket a kameralencse köré kell felszerelni. A tárgy felszínének és körvonalának vizsgálatára használják.
- Szimmetrikus fényt biztosítanak a lencse körül
- Különféle sugárzási szögekkel, az alkalmazás szempontjából releváns színhőmérsékleteken
- Beépített diffúzorokkal és polarizátorokkal kaphatók
- Folyamatos fényű, beépített elektronikával rendelkező, vagy villanó - igen erős - fényű típus, külső trigger bemenettel
- Működtető feszültség: 24 VDC
- IP67 védettségű ipari fém ház
- Elérhető színek:
- Állandó fényű: infravörös - piros - fehér
- Beépített elektronikával: infravörös - piros - zöld - kék - fehér
- Villanó fényű: piros - fehér - A belső átmérő 30 mm, 70 mm, 130 mm között változhat
- A villanófényű típusok egymásba helyezhetők, és együtt vezérelhetők
- Hosszú élettartam az intelligens hőmérséklet-szabályozásnak köszönhetően
- Meglehetősen erős, homogén fénymező a legkorszerűbb jelentős teljesítményű LED-ek jóvoltából

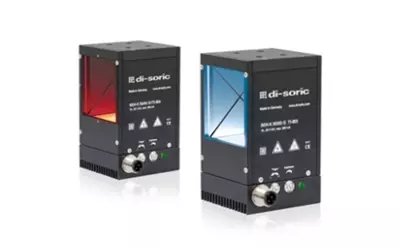

Koaxiális
A vizsgált tárgy árnyékmentes, axiális megvilágítására használják. A felületi reflexiókat megbízhatóan elnyomják. Ideális fényes tárgyak, mint pl. Datamatrix kódok a fém alkatrészeken, valamint az áramköri-, szilícium lapok és fényvisszaverő termékek ellenőrzéséhez.
- Beépített elektronikával rendelkezik
- 24 VDC feszültséggel működtethetők
- IP67 védettségű ipari fém ház
- Elérhető színek: piros - kék - zöld - fehér
- Állítható fényerő
- Nagyon jó hatásfok
- A fényintenzitás állandó a teljes feszültségtartományban
- Nagyon kompakt kivitel
- Univerzális felszerelési lehetőségek
- Homogén, intenzív fénymező
- Intelligens hőmérséklet-szabályozás automatikus kikapcsolással

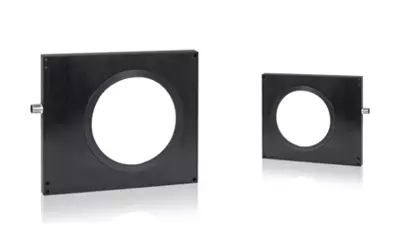

Surlófény
Jellemzője az alacsony sugárzási szög. A felszínen bekövetkező változások, például karcolások, domborulatok, horpadások vagy kiemelkedések megváltoztatják a fény útját. A felületi hibák egyértelműen megkülönböztethetők a normális felszíntől, ezáltal megbízhatóan feldolgozhatóak.
- A felület legfinomabb változásainak észlelése
- A fényintenzitás állandó szintje a teljes feszültségtartományban
- Homogén fény
- Beépített elektronikával szerelik
- Tápfeszültség: 24 VDC
- Elérhető színek: infravörös - piros - zöld - kék - fehér
- Belső átmérő: 70 mm és 120 mm
- IP 67 védelmi osztály
- Alacsony hőtermelés
- Külső trigger bemenet
- Igen jó hatásfok
- A fényerősség beállítható
- Stabil ház kialakítás

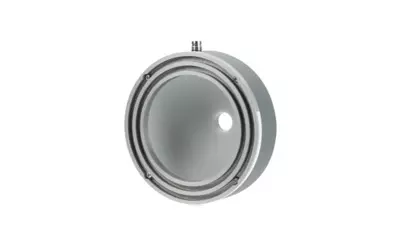

Kupolás
A robusztus vagy karcos felületek árnyékolása ezzel a rendkívül diffúz világítással a lehető legnagyobb mértékben elnyomható. Az alkalmazás olyan kontrasztokat és termékjellemzőket jeleníthet meg, amelyek sokkal pontosabban és stabilabban kiértékelhetőek, mint a spot, vagy a terület típusú háttérvilágításokkal. Tipikus felhasználási terület fém alkatrészek ellenőrzése vagy adatmátrix kód olvasása egyenetlen felületeken.
- Rendkívül homogén, diffúz fény
- Kifejezetten kompakt kivitel
- Nagy fényintenzitás
- Robusztus kialakítás
- Elérhető színek: infravörös - piros - kék - fehér - vezérelhető RGB
- Belső átmérő: 60 mm, 100 mm, 170 mm

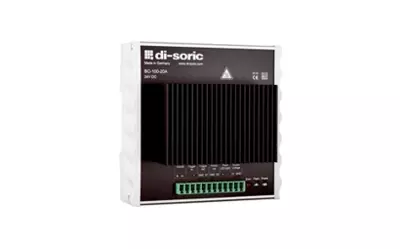

Flash Controller
A programozható villanófény vezérlő tökéletes kiegészítője a LED-es lámpáknak.
- Egyszerű és gyors beállítás az RS485 / USB / PC (ingyenes szoftver) segítségével
- Trigger bemenet a külső vezérléshez
- Állítható trigger késleltetés
- Max. impulzusáram 20 A
- Az impulzusidők 10 µs és 50 ms között állíthatók be
- Strobe funkció 10 kHz-ig
- Állandó áram legfeljebb 1,8 A
- Készenléti kimenet
- Trigger kimenet
- Pontos áramszabályozás a pontos intenzitás tartásához
- A LED-fények többször túlexponálhatók
- A fényteljesítmény többszörösére növelhető
- Rövidebb expozíciós idő a tárgy mozgásának kimerevítéséhez
- Nagyobb mélységélesség
- Amennyiben erősebb fény van az alkalmazásban, az kívülről csökkenti az interferencia gyűrű hatásait, így az esetleges zavarokat
- A napfény hatása minimálisra csökken, vagy teljesen elkerülhető
- A vezérlő állandó árama folyamatos fényt garantál
